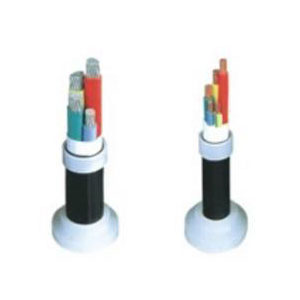

阻燃動力電纜的產品詳細介紹：
|
產品說明:
|
| |
| |
|
|
|
| 一、產品簡介 |
動力電纜用輸配電系統，本公司生產的交流額定電壓0.6/1KV聚氯乙烯絕緣動力電纜和35KV及以下交聯聚乙烯動力電纜，其性能不僅符合標準GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的動力電纜。
在阻燃型系列產品中，成功地應用了隔氧技術，不僅0.6/1KV的聚氯乙烯絕緣和交聯聚乙烯絕緣阻燃動力電纜能達到GB/T12666.5《成束動力電纜燃燒試驗方法》中A類，而且額定電壓6/10KV及8.7/15KV交聯聚乙烯阻動力電纜也能達到A類高阻燃要求且有較大裕度。在交聯聚乙烯絕緣高阻燃的基礎上又開發了低煙無鹵高阻燃隔氧層動力電纜，其低煙無鹵性能符合******標準GB/T17651.1.2和GB/T17650.1.2。這樣本公司的交聯聚乙烯動力電纜的整體水平低于國內******地位。
本公司生產的耐火型動力電纜為額定電壓0.6/1KV銅芯電纜，還可以生產低煙無鹵耐火動力電纜、高阻燃隔氧層耐火動力電纜，其耐火性能符合GB/T12666.6《電線電纜耐火特性試驗方法》。因此，耐火系列動力電纜的整體性能優良可靠。
防火電纜的阻水性能符合IEC502-2規定。
|
| 二、電纜的型號、名稱和用途
|
|
序 號
|
型 號
|
名 稱
|
使用范圍
|
|
1
|
ZR-VV ZR-VLV
ZR-VY ZR-VLY
|
阻燃聚氯乙烯絕緣阻燃聚氯乙烯/聚乙烯護套動力電纜
|
敷設在室內、隧道及管道中，電纜不能承受機械外力作用
|
|
ZR-VV22 ZR-VLV22
ZR-VV23 ZR-VLV23
|
阻燃聚氯乙烯絕緣阻燃聚氯乙烯/聚乙烯護套鋼帶鎧裝動力電纜
|
敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用。
|
|
ZR-VV32 ZR-VLV32
ZR-VV33 ZR-VLV33
ZR-VV42 ZR-VLV42
ZR-VV43 ZR-VLV43
|
阻燃聚氯乙烯絕緣阻燃聚氯乙烯/聚乙烯護套鋼絲鎧裝動力電纜
|
敷設在高落差地區，電纜能承受機械外力作用及相當?shù)睦Α?/p>
|
|
2
|
ZR-YJV ZR-YJLV
ZR-YJY ZR-YJLY
|
交聯聚乙烯絕緣阻燃聚氯乙烯/聚乙烯護套鋼帶鎧裝動力電纜
|
敷設在室內、隧道及管道中，電纜不能承受機械外力作用。
|
|
ZR-YJV22 ZR-YJLV22
ZR-YJV23 ZR-YJLV23
|
交聯聚乙烯絕緣阻燃聚氯乙烯/聚乙烯護套鋼帶鎧裝動力電纜
|
敷設在室內、隧道內直埋土壤，電纜能承受機械外力作用。
|
|
ZR-YJV32 ZR-YJLV32
ZR-YJV33 ZR-YJLV33
ZR-YJV42 ZR-YJLV42
ZR-YJV43 ZR-YJLV43
|
交聯聚乙烯絕緣阻燃聚氯乙烯/聚乙烯護套鋼絲鎧裝動力電纜
|
敷設在高落差地區，電纜能承受機械外力作用及相當?shù)睦Α?/p>
|
|
| 注：ZR-阻燃 G-隔氧層 NH-耐火
|
| 三、生產范圍
|
|
型號
|
芯數
|
標稱截面（mm2)
|
|
型號
|
芯數
|
標稱截面（mm2)
|
| 額定電壓（KV）
|
|
額定電壓（KV）
|
|
0.6/1
|
|
0.6/1
|
6/6(6/10)
8.7/10(8.7/15)
26/35(26/45)
|
|
CU
|
AL
|
|
CU
|
AL
|
CU
|
AL
|
|
ZR-VV
ZR-VLV
ZR-VY
VLY
|
1
2
|
1.5～1200
1.5～300
|
4～1200
4～300
|
ZR-YJV
ZR-YJLV
ZR-YJY
ZR-YJLY
|
1
2
|
1.5～1200
1.5～300
|
4～1200
4～300
|
25～500
…
|
35～630
…
|
|
3
4
|
1.5～300
1.5～300
|
4～300
4～300
|
3
4
|
1.5～300
1.5～300
|
4～300
4～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
1.5～300
1.5～300
|
4～300
4～300
|
5
3+1
|
1.5～300
1.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
3+2
4+1
|
1.5～300
1.5～300
|
4～300
4～300
|
3+2
4+1
|
1.5～300
1.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
ZR-VV22
ZR-VLV22
ZR-VV23
ZR-VLV23
|
1
2
|
10～500
2.5～300
|
16～500
4～300
|
ZR-YJV22
ZR-YJLV22
ZR-YJV23
ZR-YJLV23
|
1
2
|
10～500
2.5～300
|
16～500
4～300
|
25～400
…
|
35～400
…
|
|
3
4
|
2.5～300
2.5～300
|
4～300
4～300
|
3
4
|
2.5～300
2.5～300
|
4～300
4～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
2.5～300
2.5～300
|
4～300
4～300
|
5
3+1
|
2.5～300
2.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
3+2
4+1
|
2.5～300
2.5～300
|
4～300
4～300
|
3+2
4+1
|
2.5～300
2.5～300
|
4～300
4～300
|
…
…
|
…
…
|
|
ZR-VV32
ZR-VLV32
ZR-VV42
ZR-VLV42
ZR-VV33
ZR-VLV33
ZR-VV43
ZR-VLV43
|
1
2
|
50～500
35～300
|
50～500
50～300
|
ZR-YJV
ZR-YJLV32
ZR-YJV42
ZR-YJLV42
ZR-YJV33
ZR-YJLV33
ZR-YJV43
ZR-YJLV43
|
1
2
|
50～500
35～300
|
50～500
50～300
|
25～400
…
|
35～400
…
|
|
3
4
|
25～300
25～300
|
35～300
35～300
|
3
4
|
25～300
25～300
|
35～300
35～300
|
25～400
…
|
35～400
…
|
|
5
3+1
|
25～300
25～300
|
35～300
35～300
|
5
3+1
|
25～300
25～300
|
35～300
35～300
|
…
…
|
…
…
|
|
3+2
4+1
|
25～300
25～300
|
35～300
35～300
|
3+2
4+1
|
25～300
25～300
|
35～300
35～300
|
…
…
|
…
…
|
|
注:1、單芯鎧裝電纜僅用于直流系統，若用于交流系統，應采用非磁性材料的鎧裝層。
2、可根據用戶要求，生產0.6/1KV圓形導體結構或扇形導體結構的各類五芯電纜。 |
|
|
